應用領域 |

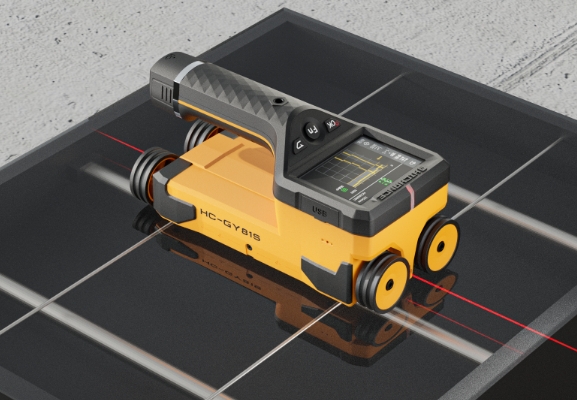

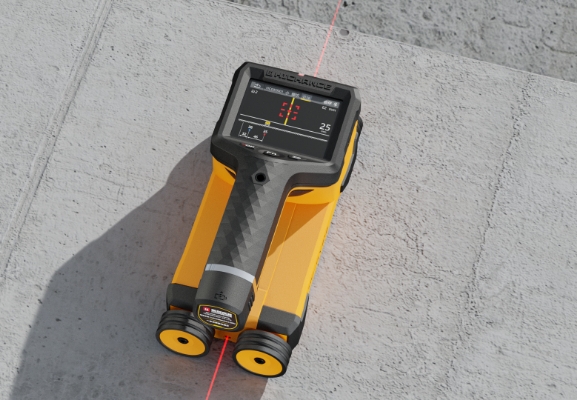

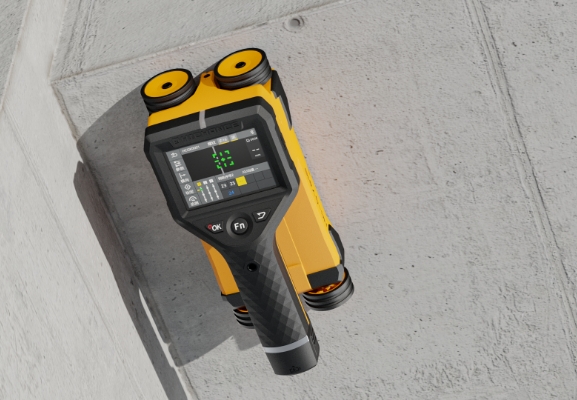

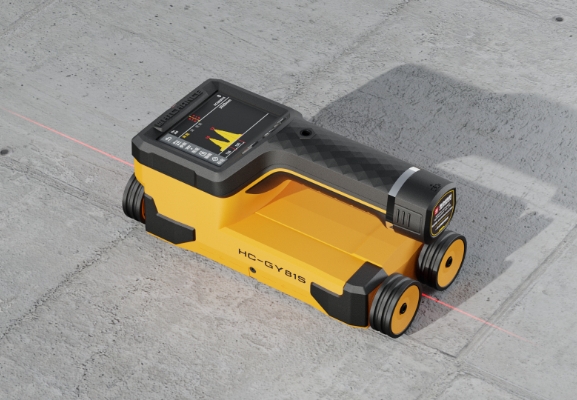

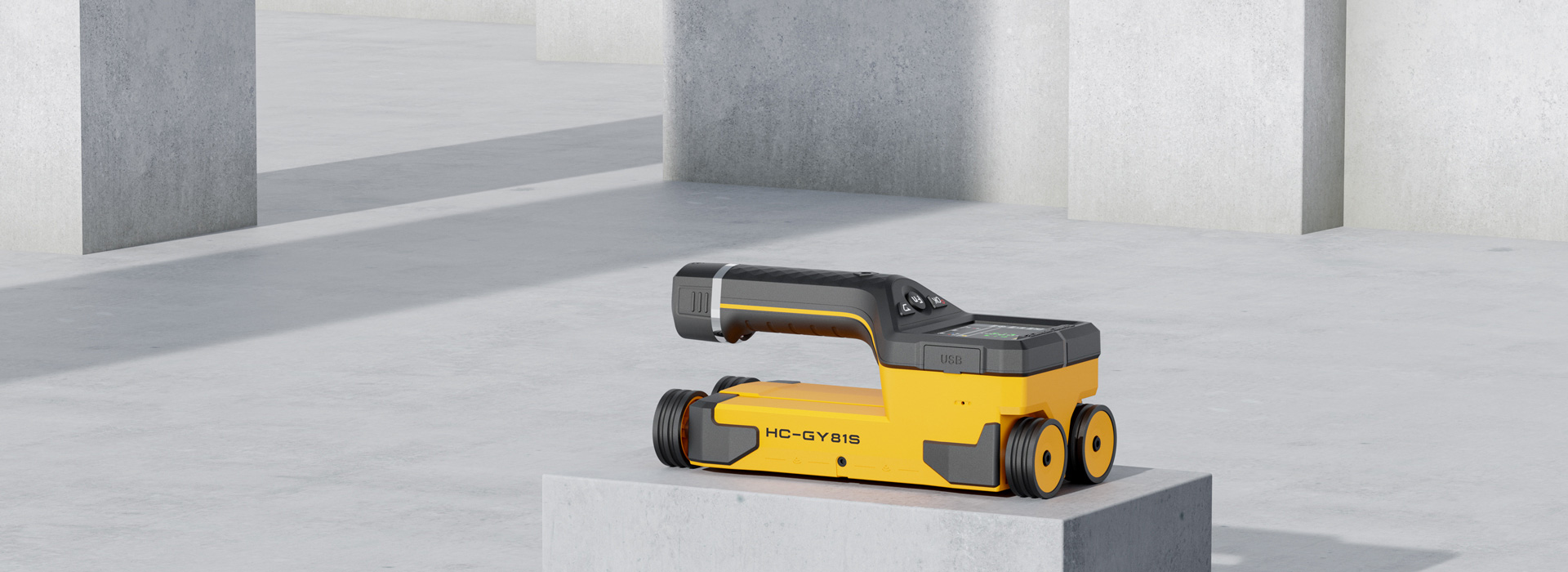

HC-GY81 / GY81S一體式鋼筋掃描儀，是一種便攜式智能無損檢測設備，用于檢測鋼筋混凝土結構內部鋼筋位置、鋼筋保護層厚度、鋼筋走向及分布情況，還可對非磁性和非導電介質中的磁性體及導電體進行檢測。

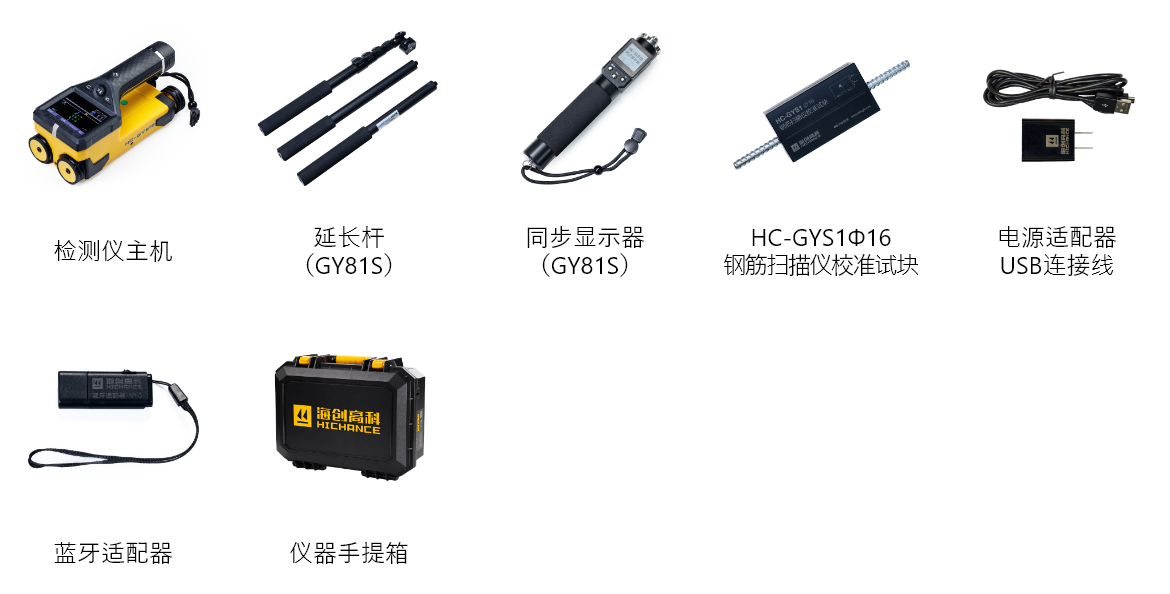

(注：兩個型號產品區別，GY81S 配置同屏顯示器)
|
功能特點 |

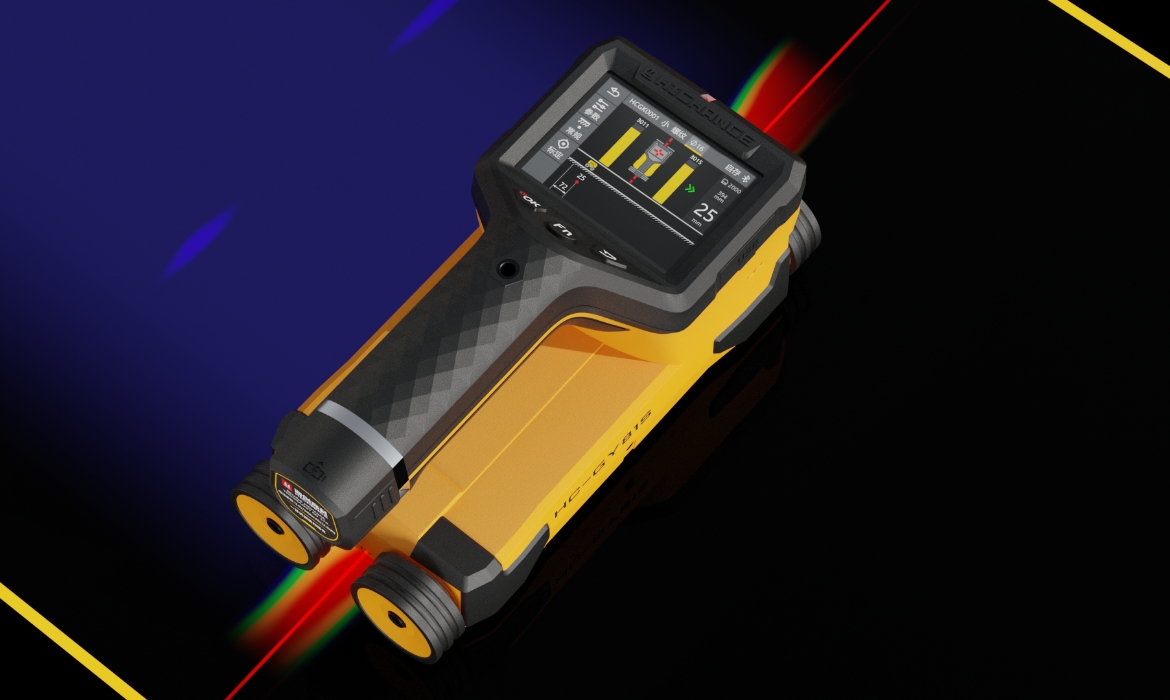

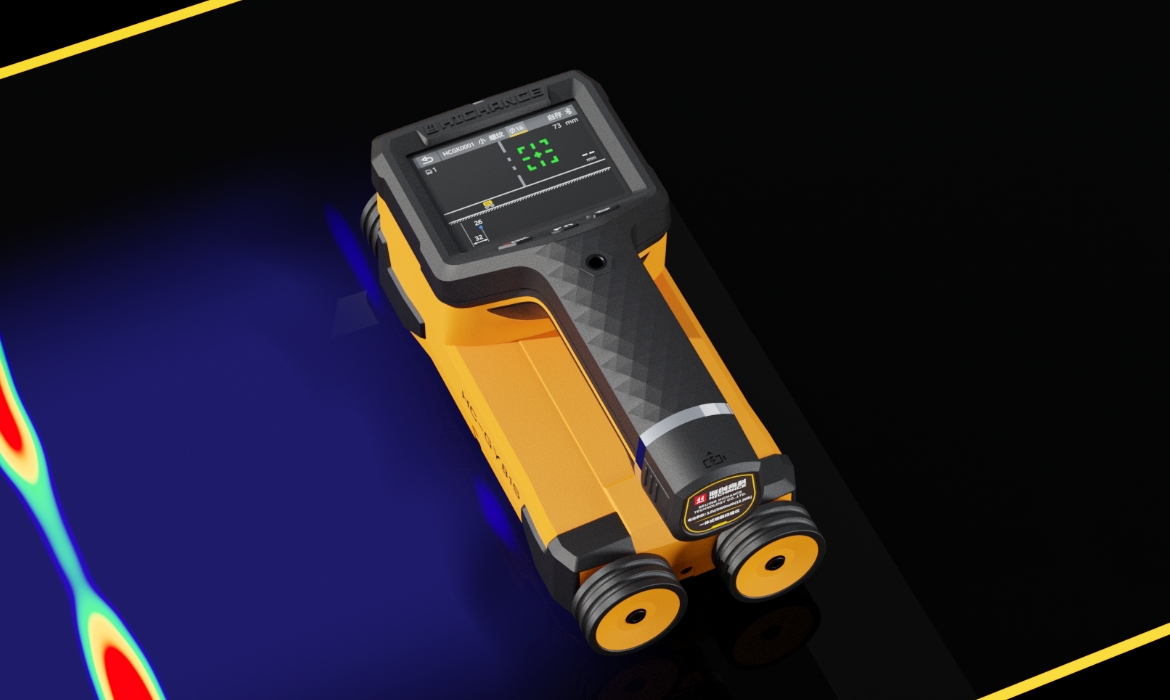

高質感外觀，3.2 寸高分辨率彩色液晶屏，配有電容觸摸屏，全新UI設計，搭配兩種主題，人機交互更加友好；

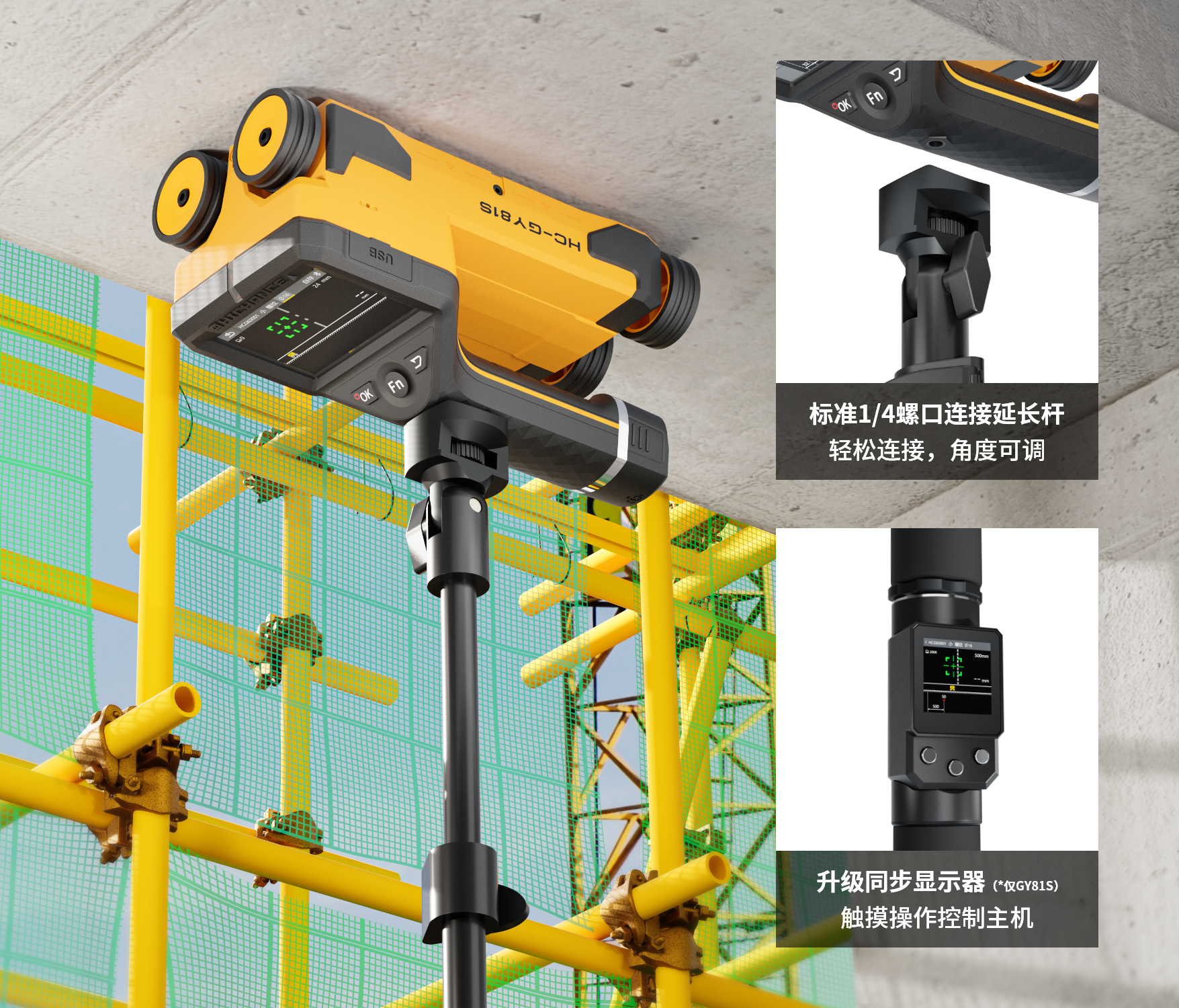

1.54 寸全新同步顯示器，配有電容觸摸屏，無線操控，無需攀高使檢測更加安全高效（僅 HC-GY81S 支持）；

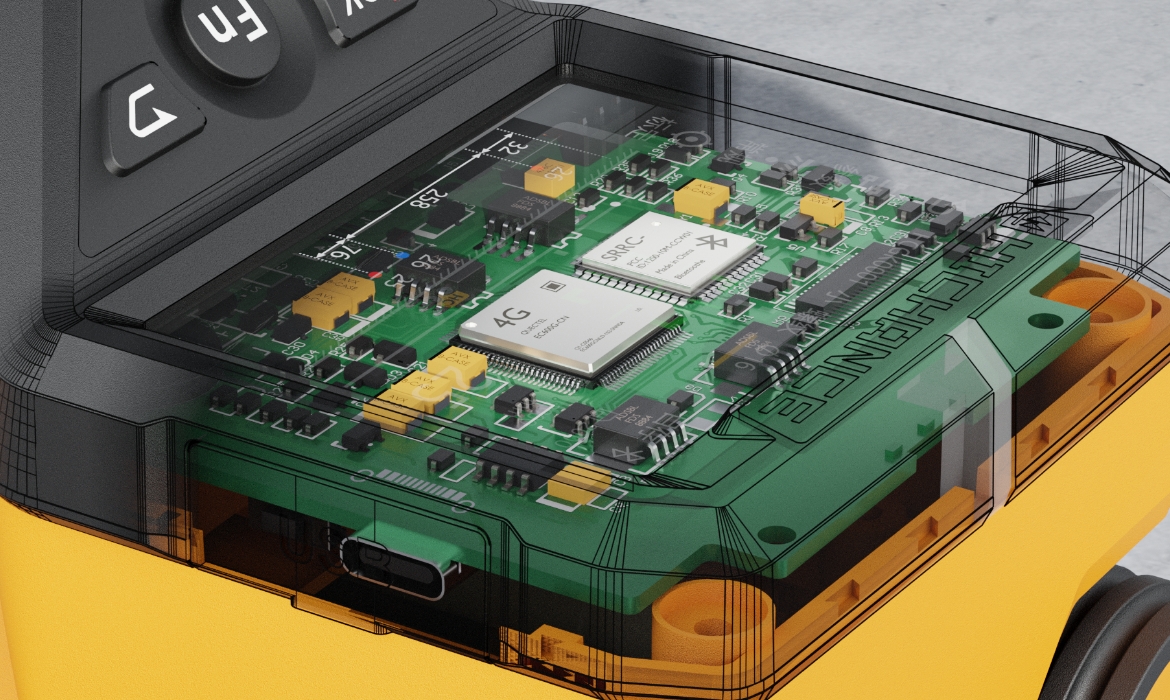

內置全網通4G模塊和SIM卡，支持實時定位，儀器數據直接上傳至服務器；
內置溫度傳感器，感知檢測環境溫度變化，智能提示標定，使檢測數據更準確；
優化各種掃描模式下的鋼筋判定算法，鋼筋定位更加準確；
厚度檢測模式保護層精度至 0.1mm，支持左右雙路 AD 值提示，中心自動判讀；
JGJ 檢測功能，實現單點復測，自動生成現場測點縮略圖，自定義檢測順序，滿足檢測規程測試需求；
新增區塊檢測模式，上位機可生成三維模型；
內置低功耗藍牙芯片，連接海創數據平臺 APP ，實現檢測數據實時上傳；
大容量存儲空間，可存儲10000構件 /5,500,000測點；
PC 端支持藍牙讀數，數據讀取更加便捷，可減少主機USB口損耗，延長壽命；

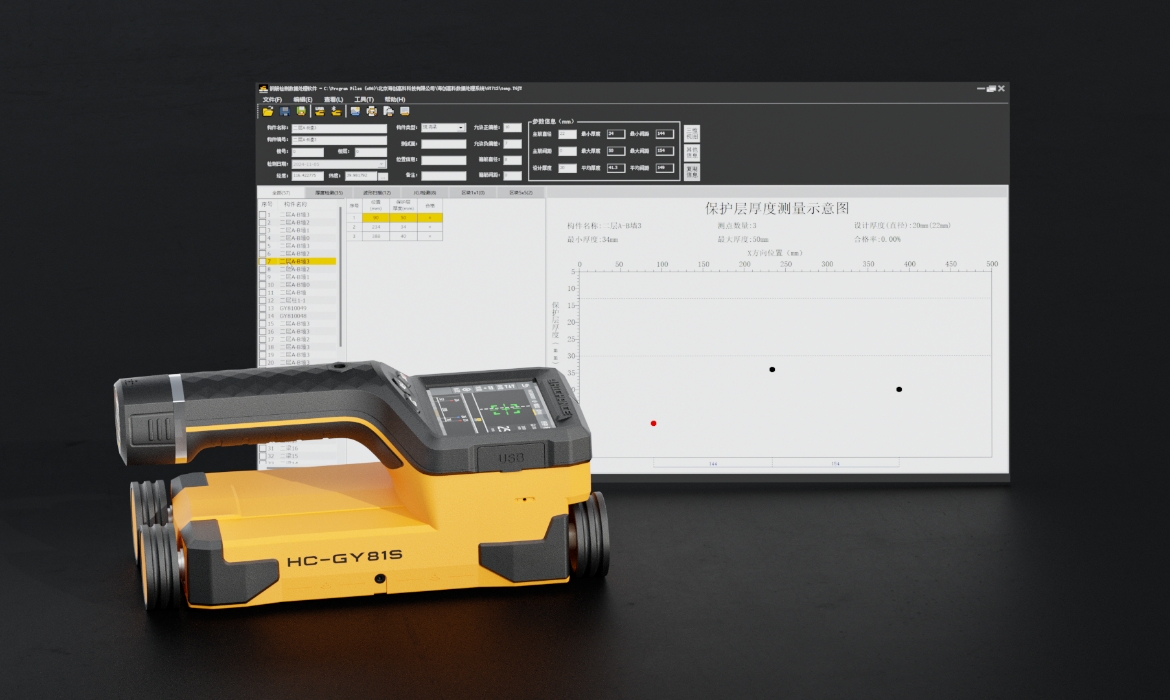

專業的檢測數據處理分析軟件，數據分析處理、打印導出報告輕松完成。
|
依據標準 |
GB 50010-2010 《混凝土結構設計規范》（2015版）
GB 50204-2015 《混凝土結構工程施工質量驗收規范》
GB/T 50344-2019 《建筑結構檢測技術標準》
JGJ/T 152-2019 《混凝土中鋼筋檢測技術規程》
DB11/T 365-2016 《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》
GB/T 50784-2013 《混凝土結構現場檢測技術標準》
JJF 1224-2009 《鋼筋保護層厚度測量儀、樓板厚度測量儀計量校準規范》
JTG/T J21-2011 《橋梁承載能力檢測評定規程》
|
技術指標 |
鋼筋直徑設置范圍（mm）： Φ6 ~ Φ50
量程（mm）： 第一量程：1 ~ 120； 第二量程：5 ~ 210
保護層厚度測量最大允許誤差(mm)：
±1：1 ~ 80；
±2：81 ~ 120；
±4：121 ~ 210
直徑估測模式： 有
數據傳輸模式： USB線傳輸、PC藍牙讀數
供電方式： 充電18650鋰電池，工作時長≥24h
屏幕尺寸： 3.2寸彩色液晶屏(320x240像素)
存儲數量： 10000構件 / 5,500,000測點 / 波形模式累計可存5500米
藍牙： 藍牙5.2
儀器尺寸（mm）： 206.7 * 94 * 97.88
儀器重量： 590g
同屏顯示器參數
屏幕尺寸： 1.54寸彩色液晶屏（240*240像素)
傳輸距離： 15m
操作方式： 觸摸+按鍵
通訊方式： 藍牙5.2
工作時長： 大于24小時
|
